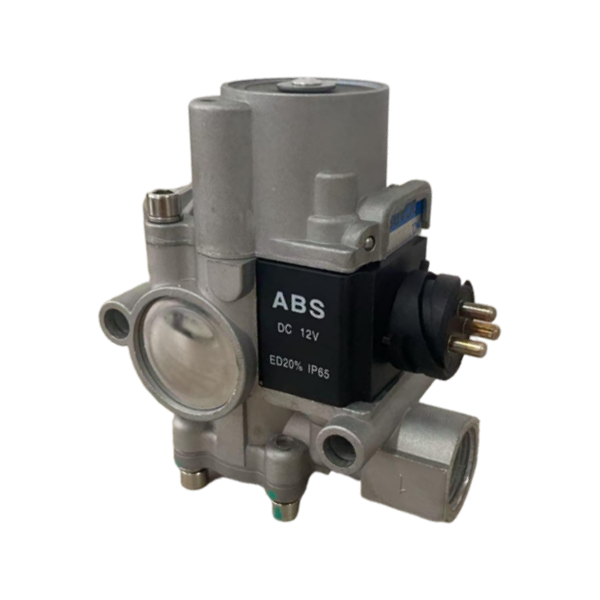

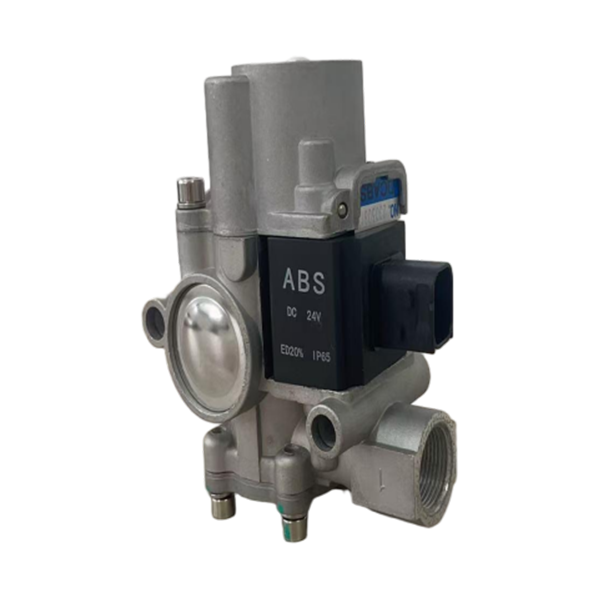

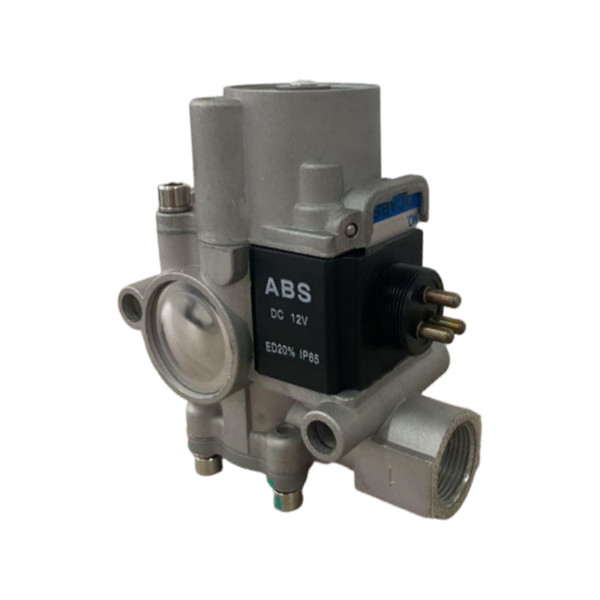

Клапан управления автомобильной системой ABS
271265 Электрический интерфейс изделия выполнен по стандарту DIN 72585-A1-3.1-Sn/K1 и комплектуется ответной частью того же типа. Степень влагозащиты IP6K7 (материал корпуса — полиамид 66, стеклонаполненный, PA66 GF30).
Описание
маркер
Обзор продукта
271265 Электрический интерфейс изделия выполнен по стандарту DIN 72585-A1-3.1-Sn/K1 и комплектуется ответной частью того же типа. Степень влагозащиты IP6K7 (материал корпуса — полиамид 66, стеклонаполненный, PA66 GF30).
Катушка залита термореактивной эпоксидной смолой методом низкого давления с высокой теплопередачей; высокая теплопередача обеспечивает низкий нагрев катушки и стабильность работы в условиях высоких и низких температур окружающей среды.
Корпус клапана изготовлен из алюминиевого сплава ADC12 (AlSi12Cu) методом плавки и литья под давлением.
Механическая обработка первого и второго портов, а также резьбы выполняется на высокоточном оборудовании с ЧПУ с использованием алмазных резцов (PCD), что обеспечивает гладкую и ровную поверхность резьбы.
Алюминиевый корпус клапана проходит химическое оксидирование или твёрдое анодирование, благодаря чему коррозионная стойкость достигает от 72 до 680 часов.
Мембрана клапана изготовлена из высококачественной резины нитрилбутадиеновый каучук (гидрированный нитрилбутадиеновый каучук ), сохраняющей работоспособность в диапазоне температур от −40°C до +80°C (кратковременно до +120°C).
В электромагнитном приводе используется нержавеющий магнитопроводящий материал (Y00Cr17), повышающий коррозионную стойкость. Присоединительные интерфейсы представлены фитингами европейского типа (VOSS) и резьбой M22×1,5.
Винты M8×18 и пружинные шайбы изготовлены из нержавеющей стали (SUS).
Функция регулирования ABS: время срабатывания на повышение давления — 12 мс, на сброс давления — 22 мс.
